質(zhì)碳素結(jié)構(gòu)鋼中硫、磷的質(zhì)量分?jǐn)?shù)w S.P≤0．035%，常用來制作各種較重要的機器零件，通常都要經(jīng)過熱處理后使用。其牌號用兩位數(shù)字表示鋼中平均碳質(zhì)量分?jǐn)?shù)的萬分之幾。例如：08，45，60分別表示鋼中的w C為0．08%，0．45%，0．60%。

根據(jù)鋼中含錳量的不同，優(yōu)質(zhì)碳素結(jié)構(gòu)鋼可分為正常含錳量（w Mn＜0．8%）和較高含錳量（w Mn= 0．7%～1．2%）兩種。較高含錳量的鋼材在其牌號后面加“Mn”，如45Mn，65Mn。優(yōu)質(zhì)碳素結(jié)構(gòu)鋼的化學(xué)成分、力學(xué)性能見表1．5．3。

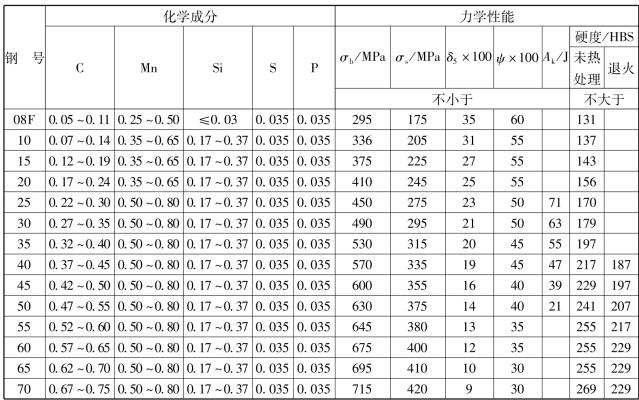

表1.5.3　優(yōu)質(zhì)碳素結(jié)構(gòu)鋼的化學(xué)成分、力學(xué)性能

• 08鋼的碳質(zhì)量分?jǐn)?shù)很低，其強度低、塑性好，具有較好的焊接性能和壓延性能，大多用做薄板、沖壓件等。
• 10～25鋼碳的平均質(zhì)量分?jǐn)?shù)較低，具有良好的塑性，優(yōu)良的鍛造、沖壓、焊接性能。通常軋制成薄板或鋼帶，其中應(yīng)用最廣的是20鋼，常用來制作受力不大，而塑性與韌性要求較高的機械零件，如容器、普通的墊圈、螺釘、螺母和沖壓件、焊接件等。10～25鋼也常用做滲碳用鋼。這類鋼經(jīng)滲碳、淬火及低溫回火后可用做表面要求耐磨并承受一定沖擊載荷的機械零件，如凸輪、齒輪等。
• 35～50鋼碳的平均質(zhì)量分?jǐn)?shù)較高，屬于中碳鋼，常作為調(diào)質(zhì)用鋼。這類鋼中珠光體含量較多，經(jīng)調(diào)質(zhì)處理后具有強度與韌性良好配合的綜合力學(xué)性能。其中應(yīng)用最廣的是45鋼，常用來制作承受較大交變載荷與沖擊載荷的機械零件，如齒輪、連桿、絲杠、主軸、鍵、重要的螺栓螺母等。
• 55～70鋼主要用做彈簧鋼。這類鋼經(jīng)淬火及中溫回火后，彈性極限明顯提高，并且具有較高的強度、硬度及一定的韌性，常用來制作各種彈性好、強度較高的彈簧、彈簧墊圈、鋼絲繩、軋輥以及受力不大的耐磨件等。
