鋼的退火可分為幾種

2019-07-0207:26:03已關(guān)閉評(píng)論

將鋼加熱到適當(dāng)溫度，保溫一定時(shí)間，隨后緩慢冷卻以獲得接近平衡狀態(tài)組織的熱處理工藝，這一過(guò)程稱(chēng)為退火。退火的主要目的在于減少鋼材化學(xué)成分和組織的不均勻性，消除內(nèi)應(yīng)力、調(diào)整和改善鋼材的力學(xué)性能和工藝性能，并為最終熱處理作好組織準(zhǔn)備。

鋼的退火工藝種類(lèi)很多，可分為完全退火、不完全退火、等溫退火、球化退火、去應(yīng)力退火等這幾種。

（1）完全退火

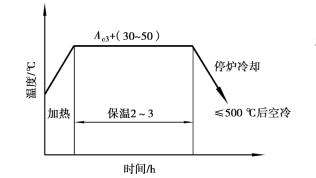

首先將亞共析碳鋼加熱到A c3以上30～50℃，保溫一段時(shí)間后，隨爐緩慢冷卻到500℃以下，再出爐在空氣中冷卻到室溫，最后得到平衡組織鐵素體和片狀珠光體。完全退火的工藝曲線如圖1．4．15所示。

由于奧氏體進(jìn)行了全面的重結(jié)晶，故稱(chēng)為完全退火。完全退火主要用于亞共析碳鋼和合金鋼的鑄、鍛、焊、軋制件，目的是細(xì)化晶粒，消除應(yīng)力，降低硬度，改善切削加工性能。

pagenumber_ebook=49,pagenumber_book=40

圖1．4．15　完全退火工藝曲線

（2）不完全退火

將鋼件加熱到臨界點(diǎn)A c1～A c3（或A cm）之間的適當(dāng)溫度，保溫后緩慢冷卻的熱處理工藝方法稱(chēng)為不完全退火。不完全退火的主要目的是降低硬度，改善切削加工性能，消除內(nèi)應(yīng)力。其優(yōu)點(diǎn)是加熱溫度較低，耗能少，成本低。此工藝主要應(yīng)用于晶粒尚未粗化的中高碳鋼和低合金鋼的鍛軋件。

（3）等溫退火

對(duì)工件進(jìn)行完全退火往往需要很長(zhǎng)的時(shí)間，特別是對(duì)于某些奧氏體比較穩(wěn)定的合金鋼，退火甚至需要幾十個(gè)小時(shí)。如果在對(duì)應(yīng)于某鋼C曲線的“鼻尖”附近的上方進(jìn)行等溫冷卻，則奧氏體向珠光體轉(zhuǎn)變所需的時(shí)間便可大大地縮短，這種退火方法稱(chēng)為等溫退火。等溫退火與完全退火的目的相同，但等溫退火所需時(shí)間較短（比完全退火大約縮短一半），而且所獲得的組織也比較均勻。

（4）球化退火

把過(guò)共析鋼加熱到A c1以上20～30℃并保溫一段時(shí)間，隨后以適當(dāng)?shù)姆绞嚼鋮s，使鋼中的碳化物球化，這種熱處理工藝稱(chēng)為球化退火。

由于過(guò)共析鋼中存在網(wǎng)狀二次滲碳體，所以在切削加工時(shí)，對(duì)刀具磨損很大，使切削加工性能變壞。在球化退火過(guò)程中，片狀滲碳體發(fā)生不完全溶解而斷開(kāi)，形成許多細(xì)小的點(diǎn)狀滲碳體，彌散地分布在奧氏體基體上，從而形成球狀珠光體。球狀珠光體的硬度較低，可改善金屬的切削加工性能，提高塑性，并防止淬火變形和開(kāi)裂。

對(duì)于存在有嚴(yán)重網(wǎng)狀二次滲碳體的過(guò)共析鋼，應(yīng)先進(jìn)行一次正火處理，打破滲碳體網(wǎng)，然后再進(jìn)行球化退火。
